上面的兩個字母代表的就是一個

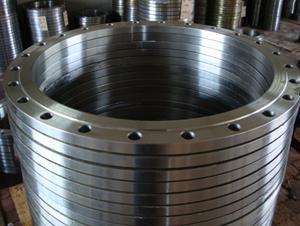

法蘭盤的形式。這是一種最為常見的形式。意思就是板式平焊鋼制管法蘭的一個意思了。板式,就是平板的形式的。有一些單子上過來的法蘭盤,沒有用文字注明,叫做是寫著PL,那我們就理解了這是平焊板式的意思了。這是一個常規的產品,有些用戶直接就是寫的10KG法蘭,其實也就是用這樣的
平焊法蘭的。沒有一些注釋的話,我們業內就是這樣的一個理解方式的。現在的化工標準和國標上全是寫著DN PN。用這樣的字母來表示尺寸和壓力。
執行標準有機械部的JB/T81-94,也有化工部的HG20593-2009,國家標準GB/T9119-2010等。
引用標準中,有g(shù)b700碳素結構鋼、熱軋厚鋼板和寬鋼帶、不銹鋼棒和耐熱鋼棒、低合金結構鋼等。

不過就平板的形式來說,也是有說法的。第一就是全平面的。這在法蘭的形式中用字母FF來表示,其意思就是完全是平的。而還有一種的密封面的連接形式,就是突面的,也叫做是凸面的意思的。通常的全平面的法蘭盤上面是不帶水線的。這個水線的意思,就是在法蘭密封面的地方,劃上兩到三道的凹痕。所能起到的作用就是在用螺栓把
PL法蘭產品連接時,讓密封的墊片發生變形,把水線的凹槽填滿了。起到更好的一個密封的作用了。一般來說,國標、機械部、化工上的歐州標準全是有突臺的。上而可以有水線,也可以沒有水線的。
這樣的
PL法蘭是最容易生產的了,生產的工藝有割制、卷制、拼接、鍛制、鑄造等。最常見的就是割制的,這個意思就是用中板割制出來一個毛坯,留出來一個加工的余量,就可以進行加工的。生產速度比較快的。不過這有一個缺點,就是怕產品超出了中板的一個幅寬了。因為是超出了幅寬,就不能割制了。另外的一些工藝,我們另行交待。鑄造這樣的一個工藝,這是我們不生產的一個類型的。這樣的類型就是氣泡比較多的。容易發生泄露的現象的。不過價格特別的便宜的。有一定的銷售市場的,象這樣的自己全掌控不了的產品,生產之后也是找麻煩的
PL法蘭產品的。
還有種特別薄的
法蘭產品的生產,是用一個沖壓的方式。往往是壓力不大的。并且只是連接管子的。 一些鐵塔方面使用的比較多的。對于密封性能不是要求不是嚴格的。使用就是壓力機壓到中板上,并且上面有模具的。 其實說的直白一些的就是說,里面一個圈兒,外面一個圈兒。然后向下一壓。一片
法蘭就成形了。生產速度更快的,有些單位要求里外的加工一刀的。有些則是無所謂的。并且兩面的中板有些就是直接的中板的面兒。不用再精加工了。往往我們就是問一下用戶的。國內的中板就是這樣的。有下差的。比如說10個的中板法蘭,但是實際上生產的10個的中板,厚度就是9.3或者9.5這樣的一個厚度的。有些用戶感覺到一定要10個的厚度的。就是需要我們使用的是12或者14厚的產品的。這樣的成本就上去了。而用戶需要9個多的就行,那樣成本就便宜便宜多了。需要的就是要用戶的確認的。成本高的話,那價格自然上去了。這是一定的。不過象這樣的產品的成本和原材料,我們也是和用戶說明白的。
有一些用戶需要的是小個的并且說是產品的一個厚度非常的薄的。這樣的一個形式就是內徑外徑然后中心距離、螺栓孔。非常的簡單的。我們使用的就是整張的板,然后放在壓力機下,用模具沖。這樣的生產速度快。現在板式的小個兒的法蘭盤幾乎全是用這樣的方法來生產的。
現在就是說這個
PL法蘭的形式了。此類法蘭盤密封面和連接形式基本上是沒有防礙的,可以是承插焊接的,也是可以絲扣連接的。 產品的生產量和銷售的數量是非常大的。這樣的產品可以在一些化工法蘭標準、機械部法蘭標準、國家
法蘭標準中全可以看到的。皆是以PL來表示。
